Tools

[ Home > Tools ]

Einige hilfreiche Tools zum Ausprobieren. Ich übernehme keine Garantie - wer Fehler entdeckt, den bitte ich um entsprechenden Hinweis an mich per E-Mail.

Ermittlung der monatlichen Globalstrahlungssumme (mit AJAX aus Karten bei www.solarserver.de)

Berechnungen zur Sonneneinstrahlung

Aufständerung
Zu beachten: bei Dachazimutwinkeln größer als 45° abweichend von Süd erfolgt die Aufständerung senkrecht zur Dachneigungsrichtung. Für diese Fälle ist die Berechnung gedacht. Bei Winkeln kleiner als 45° abweichend von Süd erfolgt die Aufständerung in der gleichen Richtung wie die Dachneigung, d.h. Dachneigung und Aufständerung addieren sich einfach, und der Azimut der Anlage ist gleich dem Dachazimut.

z.B. solmath.php?action=Aufstaenderung&dachazimut=90&dachneigung=20&aufstaenderung=20

	Berechnung von Ausrichtung und Neigung bei Aufständerung
Parameter	Beschreibung	Wert
dachazimut	Azimut des Daches in Grad (Süd=0, Ost=-90, West=90)
dachneigung	Neigung des Daches in Grad
aufstaenderung	Aufständerungswinkel (nach Süden) in Grad

Anlagenfaktor

z.B. solmath.php?action=Anlagenfaktor&lat=53.1&lon=8.466&a=-24&b=45&kmax=6

	Grafik Anlagenfaktor gegen Monat (Jahresverlauf)
Parameter	Beschreibung	Wert
lat	geografische Breite in Grad
lon	geografische Länge in Grad
a	Azimut des Daches in Grad (Süd=0, Ost=-90, West=90, Nord=180)
b	Neigung des Daches in Grad
kmax	Anzahl Kurven (Schrittweite für κ_T 0.1)

Einstrahlwinkel

z.B. solmath.php?action=Einstrahlwinkel&lat=53.1&lon=8.466&a=-24&b=45&datum=2009-04-15

	Grafik Einstrahlwinkel (Tagesverlauf)
Parameter	Beschreibung	Wert
lat	geografische Breite in Grad
lon	geografische Länge in Grad
a	Azimut des Daches in Grad (Süd=0, Ost=-90, West=90, Nord=180)
b	Neigung des Daches in Grad
datum	Datum im Format YYYY-MM-DD

Sonnenbahn
```
z.B. solmath.php?action=Sonnenbahn&lat=53.1&lon=8.466&datum=2009-04-15
```
Grafik Sonnenbahn (Tagesverlauf)

Parameter Beschreibung Wert

lat geografische Breite in Grad

lon geografische Länge in Grad

datum Datum im Format YYYY-MM-DD

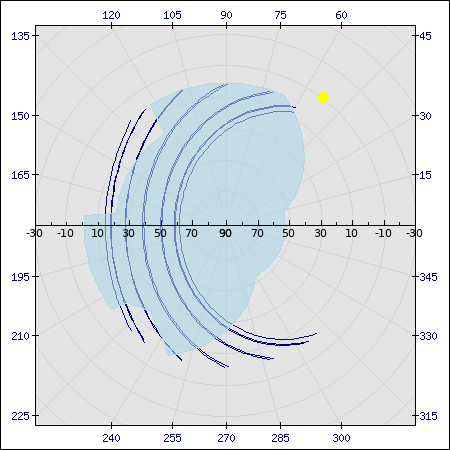

Sonnenbahn im Polardiagramm mit Schattenberechnung
Die momentane Position der Sonne wird durch einen gelben Kreis gekennzeichnet. Die Schattendaten sind als Polygonzug in einem Array gespeichert. Prinzipiell (nach Umstellung) ist es möglich, individuelle Schattendaten aus einer Datei schatten_daten_inc.php zu lesen.
```
z.B. solfunc.php?lat=53.1&lon=8.466
```
Polardiagramm Sonnenbahnen für jeweils 21. des Monats

Parameter Beschreibung Wert

lat geografische Breite in Grad

lon geografische Länge in Grad
